30-800kW 400V ఫోర్-వాల్వ్ స్ట్రక్చర్ ఓపెన్ షాంఘై ఇంజిన్ డీజిల్ జనరేటర్
నాలుగు-వాల్వ్ నిర్మాణం
సమగ్ర సిలిండర్ హెడ్
తీసుకోవడం గాలి తాపన లేకుండా సహాయక పరికరం
పరిశ్రమలో అగ్రగామి వైబ్రేషన్ మరియు తక్కువ శబ్దం
- ప్రామాణిక
- ప్రదర్శన
STANDARD
- ISO 8528: AC జనరేటర్ సెట్ అంతర్గత దహన ఇంజిన్ను పరస్పరం తిప్పడం ద్వారా నడపబడుతుంది
- IEC 60034-1: తిరిగే విద్యుత్ యంత్రాలకు ప్రాథమిక సాంకేతిక అవసరాలు
- YD/T 502: కమ్యూనికేషన్ డీజిల్ జనరేటర్ సెట్
- GB/T 20136-2006: అంతర్గత దహన ఇంజిన్ పవర్ స్టేషన్ కోసం సాధారణ పరీక్ష పద్ధతి
ADVANTAGE
- నాలుగు-వాల్వ్ నిర్మాణం, ఎయిర్వే స్విర్ల్ రేషియో యొక్క ఆప్టిమైజ్డ్ డిజైన్ మరియు అధిక తీసుకోవడం సామర్థ్యాన్ని సాధించడానికి దహన చాంబర్, కొత్త ఇంధన అటామైజేషన్ మిక్సింగ్ టెక్నాలజీ అప్లికేషన్, ఇంధన వినియోగం 8-10% ఆదా;
- సేవ జీవితం 10 మించి ఉన్నప్పుడు శరీరం B15000 సురక్షితమైనది మరియు నమ్మదగినది;
- ఇంటిగ్రల్ సిలిండర్ హెడ్, వెనుక గేర్ ఛాంబర్, ఫ్లెక్సిబుల్ కనెక్షన్, మాడ్యులర్ డిజైన్, చిన్న పరిమాణం, తక్కువ బరువు మరియు పరిశ్రమ-ప్రధాన వైబ్రేషన్ మరియు నాయిస్ కంట్రోల్;
- ఇన్టేక్ ఎయిర్ హీటింగ్ సహాయక పరికరం లేకుండా, చల్లని ప్రారంభ ఉష్ణోగ్రత -15℃, మరియు పర్యావరణ అనుకూలత బలంగా ఉంటుంది;
- జెనరేటర్ సెట్ పనితీరు స్థాయి G3 అవసరాలను తీర్చండి.
PERFORMANCE
| Pఅరామీటర్ | యూనిట్ | ప్రదర్శన | ||
| ఫ్రీక్వెన్సీ డ్రాప్ | % | ≤5 | ||
| స్థిరమైన-స్థితి ఫ్రీక్వెన్సీ బ్యాండ్ | % | ≤1.5 | ||
| సాపేక్ష ఫ్రీక్వెన్సీ సెట్టింగ్ డ్రాప్ రేంజ్ | % | ≥3.5 | ||
| సాపేక్ష ఫ్రీక్వెన్సీ సెట్టింగ్ పెరుగుతున్న పరిధి | % | ≥2.5 | ||
| తాత్కాలిక ఫ్రీక్వెన్సీ విచలనం | 100% ఆకస్మిక తగ్గింపు శక్తి | % | ≤+12 | |
| ఆకస్మిక శక్తి | ≤-10 | |||
| ఫ్రీక్వెన్సీ రికవరీ సమయం | s | ≤5 | ||
| రిలేటివ్ ఫ్రీక్వెన్సీ టాలరెన్స్ బ్యాండ్ | % | 2 | ||
| స్థిరమైన-స్థితి వోల్టేజ్ విచలనం | % | ≤ ±2.5 | ||
| వోల్టేజ్ అసమతుల్యత | % | 1 | ||
| తాత్కాలిక వోల్టేజ్ విచలనం | 100% ఆకస్మిక తగ్గింపు శక్తి | % | ≤+25 | |
| ఆకస్మిక శక్తి | ≤-20 | |||
| వోల్టేజ్ రికవరీ సమయం | s | ≤6 | ||
| వోల్టేజ్ మాడ్యులేషన్ | % | 0.3 | ||
| సాపేక్ష వోల్టేజ్ సెట్టింగ్ పరిధి | % | ≤ ± 5 | ||
| మార్పు యొక్క వోల్టేజ్ సెట్టింగ్ రేటు | %/s | 0.2~1 | ||
| టెలిఫోన్ హార్మోనిక్ కారకం | THF | % | <2 | |
| ఫోన్ ప్రభావితం కారకాలు | TIF | / | <50 | |

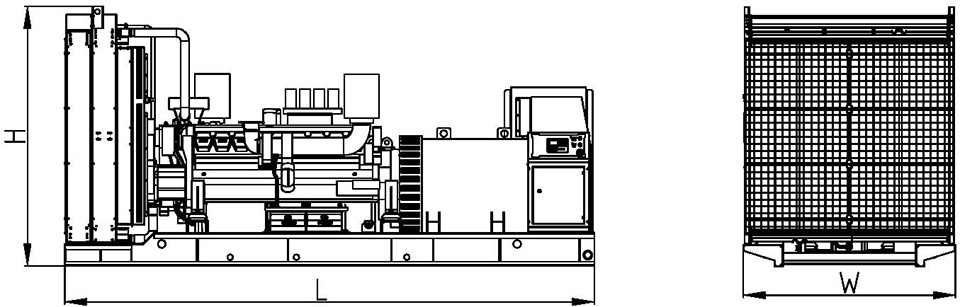

డ్రాయింగ్
నిర్వహణావరణం
ప్రధాన శక్తి (PRP) అనేది ప్రామాణిక వాతావరణం (వాతావరణ పీడనం, సాపేక్ష ఆర్ద్రత, పరిసర ఉష్ణోగ్రత) పరిస్థితులలో యూనిట్ నిరంతరం వేరియబుల్ లోడ్తో పనిచేయగల గరిష్ట శక్తి మరియు ప్రతి 10 గంటలకు 1 గంటకు 12% ఓవర్లోడ్ ఆపరేషన్ను అనుమతిస్తుంది.
- ఎత్తు: ≤1000 మీ (ఎప్పుడు> 1000 మీ, విద్యుత్ దిద్దుబాటు అవసరం)
- పరిసర ఉష్ణోగ్రత: 40°C (>40°C ఉన్నప్పుడు, పవర్ కరెక్షన్ అవసరం)
- సాపేక్ష ఆర్ద్రత: ≤60%
- డీజిల్ ఉత్పాదక సెట్ యొక్క ఆన్-సైట్ ఆపరేటింగ్ పరిస్థితులు పైన పేర్కొన్న షరతులకు అనుగుణంగా లేనప్పుడు, జనరేటర్ సెట్ యొక్క అవుట్పుట్ పవర్ తప్పనిసరిగా సరిచేయబడాలి మరియు చివరకు గుణకం సరిదిద్దాలి, దయచేసి మమ్మల్ని సంప్రదించండి.
| జెన్సెట్ మోడల్ | ప్రధాన శక్తి (kW) | స్టాండ్బై పవర్(kW) | శక్తి కారకం | Rated వోల్టేజ్ | తరచుదనం | పరిమాణం (L × W × H) (mm) | బరువు (kg) | ఇంజిన్ మోడల్ | సిలిండర్ల సంఖ్య | బోర్ × స్ట్రోక్ (మిమీ) | డిస్ప్లేస్మెంట్ (L) | ఇంధన వినియోగం(g/kW) | స్పీడ్ | శీతలీకరణ వ్యవస్థ | ప్రారంభ విధానం |
| షాంగ్చాయ్ జనరేటర్ ఓపెన్ స్టైల్(400V) | |||||||||||||||
| ATYO-S30 | 50 | 55 | 0.8 | 400V | 50HZ | 1850L × 800W × 1430H | 850 | SC4H95D2 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S68 | 68 | 75 | 0.8 | 400V | 50HZ | 1850L × 800W × 1430H | 850 | SC4H115D2 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S90 | 90 | 100 | 0.8 | 400V | 50HZ | 2120L × 980W × 1260H | 1300 | SC4H160D2 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S100 | 100 | 110 | 0.8 | 400V | 50HZ | 2120L × 980W × 1260H | 1300 | SC4H180D2 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S130 | 130 | 143 | 0.8 | 400V | 50HZ | 2360L × 1040W × 1430H | 1550 | SC7H220D2 | 6 | 105 * 124 | 6.44 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S150 | 150 | 160 | 0.8 | 400V | 50HZ | 2360L × 1040W × 1430H | 1550 | SC7H250D2 | 6 | 105 * 124 | 6.44 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S160 | 160 | 180 | 0.8 | 400V | 50HZ | 2460L × 1070W × 1430H | 1700 | SC8D280D2 | 6 | 114 * 135 | 8.82 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S180 | 180 | 200 | 0.8 | 400V | 50HZ | 2580L × 1070W × 1465H | 1840 | SC9D310D2 | 6 | 114 * 144 | 8.82 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S200 | 200 | 220 | 0.8 | 400V | 50HZ | 2580L × 1070W × 1465H | 1840 | SC9D340D2 | 6 | 114 * 144 | 8.82 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S220 | 220 | 240 | 0.8 | 400V | 50HZ | 3000L × 1320W × 1675H | 2450 | SC10E380D2 | 6 | 128 * 135 | 10.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S250 | 250 | 275 | 0.8 | 400V | 50HZ | 3000L × 1320W × 1675H | 2750 | SC12E420D2 | 6 | 128 * 135 | 11.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S250G | 250 | 275 | 0.8 | 400V | 50HZ | 3000L × 1320W × 1740H | 2800 | SC13G420D2 | 6 | 135 * 150 | 12.88 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S280 | 280 | 310 | 0.8 | 400V | 50HZ | 3000L × 1320W × 1675H | 2800 | SC12E460D2 | 6 | 128 * 153 | 11.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S300 | 300 | 330 | 0.8 | 400V | 50HZ | 3000L × 1320W × 1740H | 2850 | SC15G500D2 | 6 | 135 * 165 | 14.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S360 | 360 | 390 | 0.8 | 400V | 50HZ | 3300L × 1440W × 1920H | 3950 | SC25G610D2 | 12 | 135 * 150 | 25.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S400 | 400 | 440 | 0.8 | 400V | 50HZ | 3300L × 1440W × 1920H | 4000 | SC25G690D2 | 12 | 135 * 150 | 25.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S450 | 450 | 500 | 0.8 | 400V | 50HZ | 3500L × 1475W × 1925H | 4100 | SC27G755D2 | 12 | 135 * 150 | 26.60 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S500 | 500 | 550 | 0.8 | 400V | 50HZ | 3500L × 1475W × 1925H | 4150 | SC27G830D2 | 12 | 135 * 155 | 26.60 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S550 | 550 | 600 | 0.8 | 400V | 50HZ | 3500L × 1475W × 1925H | 4300 | SC27G900D2 | 12 | 135 * 155 | 26.60 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S600 | 600 | 660 | 0.8 | 400V | 50HZ | 4030L × 1730W × 2400H | 6000 | SC33W990D2 | 6 | 180 * 215 | 32.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S720 | 720 | 792 | 0.8 | 400V | 50HZ | 4200L × 1730W × 2400H | 6100 | SC33W1150D2 | 6 | 180 * 215 | 32.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S40F | 40 | 45 | 0.8 | 400V | 50HZ | 1848L × 893W × 1196H | 950 | 4HTAA4.3-G31 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S55F | 50 | 55 | 0.8 | 400V | 50HZ | 1938L × 893W × 1196H | 972 | 4HTAA4.3-G32 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S64F | 64 | 70 | 0.8 | 400V | 50HZ | 1930L × 893W × 1196H | 1032 | 4HTAA4.3-G33 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S80F | 80 | 88 | 0.8 | 400V | 50HZ | 1930L × 943W × 1196H | 1087 | 4HTAA4.3-G34 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S90F | 90 | 100 | 0.8 | 400V | 50HZ | 1930L × 943W × 1196H | 1107 | 4HTAA4.3-G35 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S100F | 100 | 110 | 0.8 | 400V | 50HZ | 1930L × 943W × 1196H | 1132 | 4HTAA4.3-G36 | 4 | 105 * 124 | 4.30 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S110F | 110 | 120 | 0.8 | 400V | 50HZ | 2312L × 943W × 1375H | 972 | 6HTAA6.5-G31 | 6 | 105 * 124 | 6.50 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S120F | 120 | 132 | 0.8 | 400V | 50HZ | 2312L × 943W × 1375H | 1352 | 6HTAA6.5-G32 | 6 | 105 * 124 | 6.50 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S136F | 136 | 150 | 0.8 | 400V | 50HZ | 2312L × 943W × 1375H | 1407 | 6HTAA6.5-G35 | 6 | 105 * 124 | 6.50 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S150F | 150 | 165 | 0.8 | 400V | 50HZ | 2363L × 943W × 1375H | 1440 | 6HTAA6.5-G33 | 6 | 105 * 124 | 6.50 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S160F | 160 | 180 | 0.8 | 400V | 50HZ | 2550L × 991W × 1382H | 1830 | 6DTAA8.9-G31 | 6 | 114 * 144 | 8.82 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S160FG | 160 | 176 | 0.8 | 400V | 50HZ | 2363L × 943W × 1375H | 1480 | 6HTAA6.5-G34 | 6 | 105 * 124 | 6.50 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S180F | 180 | 200 | 0.8 | 400V | 50HZ | 2550L × 991W × 1382H | 1830 | 6DTAA8.9-G32 | 6 | 114 * 144 | 8.82 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S200F | 200 | 220 | 0.8 | 400V | 50HZ | 2550L × 991W × 1468H | 1830 | 6DTAA8.9-G33 | 6 | 114 * 144 | 8.82 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S220F | 220 | 240 | 0.8 | 400V | 50HZ | 2550L × 991W × 1468H | 1830 | 6DTAA8.9-G34 | 6 | 114 * 144 | 8.82 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S250F | 250 | 275 | 0.8 | 400V | 50HZ | 3100L × 1105W × 1626H | 2370 | 6ETAA11.8-G32 | 6 | 128 * 153 | 11.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S280F | 280 | 308 | 0.8 | 400V | 50HZ | 3100L × 1105W × 1626H | 2480 | 6ETAA11.8-G33 | 6 | 128 * 153 | 11.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S300F | 300 | 330 | 0.8 | 400V | 50HZ | 3100L × 1105W × 1626H | 2550 | 6ETAA11.8-G31 | 6 | 128 * 153 | 11.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S320F | 320 | 352 | 0.8 | 400V | 50HZ | 3100L × 1105W × 1626H | 2700 | 6ETAA12.8-G32 | 6 | 130 * 161 | 12.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S360F | 360 | 400 | 0.8 | 400V | 50HZ | 3100L × 1105W × 1626H | 2700 | 6ETAA12.8-G31 | 6 | 130 * 161 | 12.80 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S400F | 400 | 450 | 0.8 | 400V | 50HZ | 3900L × 1608W × 2109H | 4770 | 6KTAA25-G311 | 6 | 170 * 185 | 25.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S400FG | 400 | 450 | 0.8 | 400V | 50HZ | 3548L × 1400W × 1992H | 4300 | 12GTAA27-G34 | 12 | 135 * 155 | 26.60 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S450F | 450 | 500 | 0.8 | 400V | 50HZ | 3548L × 1400W × 1992H | 4370 | 12GTAA27-G33 | 12 | 135 * 155 | 26.60 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S460F | 460 | 506 | 0.8 | 400V | 50HZ | 3900L × 1608W × 2109H | 4910 | 6KTAA25-G310 | 6 | 170 * 185 | 25.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S500F | 500 | 561 | 0.8 | 400V | 50HZ | 3900L × 1608W × 2109H | 4970 | 6KTAA25-G39 | 6 | 170 * 185 | 25.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S500FG | 500 | 550 | 0.8 | 400V | 50HZ | 3548L × 1400W × 1992H | 4510 | 12GTAA27-G32 | 12 | 135 * 155 | 26.60 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S550F | 550 | 600 | 0.8 | 400V | 50HZ | 3624L × 1400W × 1992H | 4605 | 12GTAA27-G31 | 12 | 135 * 155 | 26.60 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S560F | 560 | 616 | 0.8 | 400V | 50HZ | 3900L × 1608W × 2109H | 5060 | 6KTAA25-G33 | 6 | 170 * 185 | 25.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S560FG | 560 | 616 | 0.8 | 400V | 50HZ | 3900L × 1608W × 2109H | 5060 | 6KTAA25-G38 | 6 | 170 * 185 | 25.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S600F | 600 | 660 | 0.8 | 400V | 50HZ | 3900L × 1608W × 2109H | 5260 | 6KTAA25-G32 | 6 | 170 * 185 | 25.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S640F | 640 | 720 | 0.8 | 400V | 50HZ | 4191L × 1608W × 2109H | 5400 | 6KTAA25-G31 | 6 | 170 * 185 | 25.20 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S720F | 720 | 800 | 0.8 | 400V | 50HZ | 4440L × 1975W × 2477H | 7090 | 6WTAA35-G32 | 6 | 186 * 215 | 35.10 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
| ATYO-S800F | 800 | 880 | 0.8 | 400V | 50HZ | 4471L × 1975W × 2477H | 7250 | 6WTAA35-G31 | 6 | 186 * 215 | 35.10 | 1500 | నీటి శీతలీకరణ | ఎలక్ట్రికల్ స్టార్టింగ్ | |
